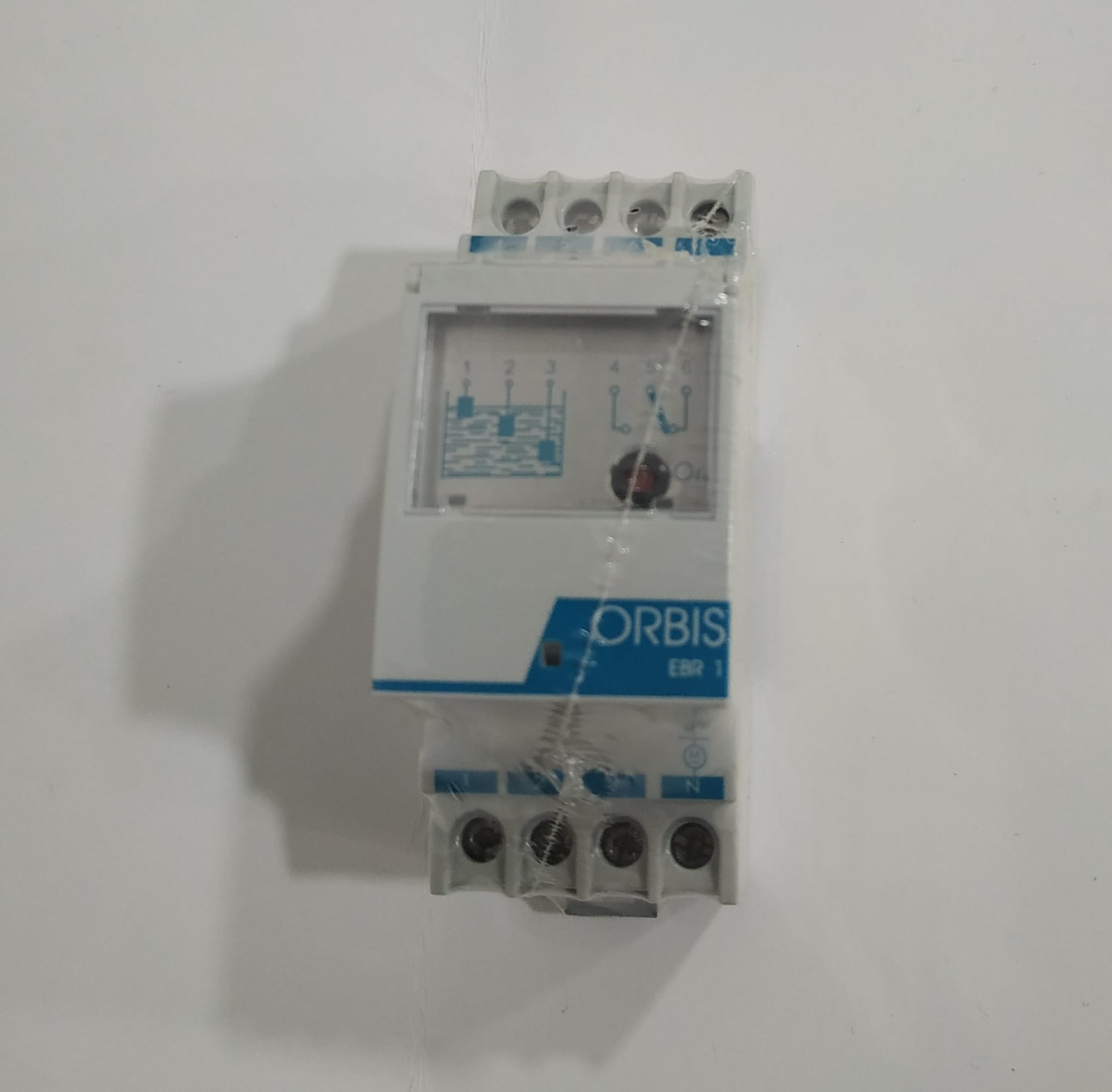

El control de nivel de líquidos ORBIS OB230130 (EBR-1) es un dispositivo modular diseñado para el control automático de llenado o vaciado de pozos, depósitos y tanques de agua. Funciona a 230 V AC (50/60 Hz) y permite gestionar el nivel de líquidos mediante sondas, actuando sobre un relé conmutado libre de potencial.
Este equipo cuenta con formato modular para montaje en carril DIN, ocupando 2 módulos de anchura, lo que facilita su integración en cuadros eléctricos. Incorpora LED indicador del estado del relé y ofrece protección reforzada frente a perturbaciones por tormentas, gracias a varistores tanto en la alimentación como en las sondas.
Es ideal para aplicaciones residenciales, comerciales e industriales donde se requiere una solución fiable y precisa para el control de nivel de líquidos. Dispone de tapa precintable, conexiones mediante bornes de tornillo y un diseño robusto que garantiza durabilidad y seguridad en el uso.
Características técnicas:
Marca: Orbis
Referencia: OB230130
Modelo: EBR-1
Tipo de producto: Control de nivel de líquidos
Alimentación: 230 ±10 % V AC
Frecuencia nominal: 50 / 60 Hz
Consumo propio: 3,5 VA
Tipo de contacto: Relé conmutado libre de potencial
Poder de ruptura: 6(2) A / 250 V AC
Número de circuitos: 1
Sensibilidad: < 50 kΩ
Tensión entre sondas: 10 V
Número de sondas: 2
Sección de conductor: Hasta 4 mm²
Conexión: Borne de tornillo
Par máximo de apriete: 0,8 Nm
Clase de protección: II
Grado de protección: IP20 (según EN 60529)
Montaje: Carril DIN
Número de módulos: 2
Temperatura de funcionamiento: -10 ºC a +45 ºC
Temperatura de almacenamiento: -20 ºC a +60 ºC
Peso neto: 170 g
Tensión de impulso asignada: 2,5 kV
Tipo de acción: 1B
Situación de contaminación: 75 (21.2.5)
Tapa precintable: Sí
Accesorios (no incluidos):
Juego de 3 sondas ref. OB230300
Caja de superficie 2 módulos ref. OB140601
Aplicaciones:
Control de llenado o vaciado de pozos
Control de depósitos y tanques de agua
Gestión automática de nivel de líquidos
